Ningbo Lingkai Electric Power Equipment Co., Ltd. nbtransmission@163.com 86--15958291731
Detalhes do produto
Place of Origin: NINGBO CHINA
Marca: NBLK
Certificação: ISO CE
Model Number: SHL, SH
Termos de pagamento e envio
Minimum Order Quantity: 10SETS
Preço: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Diâmetro: |
120* 200mm Max ou personalizado |
nome: |
Rodízios de cabo |
Materiais: |
MC Nylon/AÇO/ALUMINIUM |
Aplicação: |
Local de instalação de cabos subterrâneos |
Carga nominal: |
10kn 20kn |
Garantia: |
1 ano |
Diâmetro: |
120* 200mm Max ou personalizado |
nome: |
Rodízios de cabo |
Materiais: |
MC Nylon/AÇO/ALUMINIUM |
Aplicação: |
Local de instalação de cabos subterrâneos |
Carga nominal: |
10kn 20kn |
Garantia: |
1 ano |
Um rolo de cabo, também conhecido como poleia de cabo ou rolo de suporte de cabo, desempenha um papel crucial nos sistemas de cabo.Este dispositivo é concebido para executar múltiplas funções que lhe permitem manter a estabilidade e a integridade dos sistemas de cabos.
A primeira função importante das poleas de cabo é a redução da tensão do cabo, que é particularmente crítica em curvas ou mudanças de direcção na rota do cabo.rolos de cabo diminuem a tensão nos cabos, evitando assim que sejam danificadas por tensão excessiva.
Em segundo lugar, as poleas de cabo ajudam a evitar o desgaste do cabo. A superfície das poleas de cabo é tipicamente lisa e destinada a reduzir o atrito entre o cabo e a polea.Este projeto facilita a prevenção do desgaste da superfície do cabo e prolonga sua vida útil.
Outro papel importante das poleas de cabo é manter o encaminhamento do cabo.Esta função é crucial para manter a estabilidade e a fiabilidade do sistema de cabos.
Por último, as poleas de cabo são feitas de materiais duráveis e podem adaptar-se a diferentes ambientes.temperatura elevada, baixa temperatura e outras condições.
Cada função dos rolos de cabo é fundamental para garantir que os sistemas de cabo sejam estáveis e confiáveis.
O rolo de solo de cabo é projetado para ser usado com cabos com um diâmetro inferior a 200 mm. Ele vem com feixes de nylon e alumínio para atender às necessidades específicas do usuário.

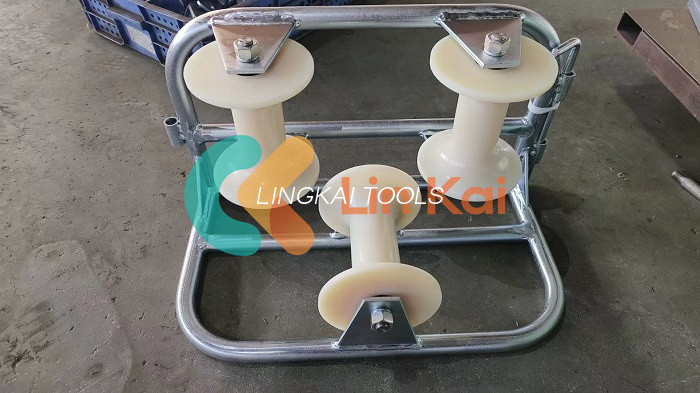

O rolo de cabo triplo é usado para cabos de diâmetro maior para ajudá-los a passar pela área necessária.
O rolo de proteção da entrada do cabo é utilizado para a extensão do cabo e pode ser colocado em qualquer ângulo na entrada do tubo e tem uma superfície de aço revestida de zinco com uma única bainha de nylon.
O rolo de proteção da entrada de cabo da série D é equipado com um mecanismo fixo de comprimento aprimorado e uma única bainha de nylon que garante um projeto confiável e resistente.
O rolo da cabeça do cabo é concebido para proteger o cabo e a corda de puxagem na cabeça do cabo.
Rolhas de cabo para a colocação de cabos subterrâneos| Artigo n.o | Modelo | Carga de trabalho (KN) | Diâmetro do cabo (mm) |
Construção de rolos de cabo | Peso (kg) |
| 21171 | SHL1 | 10 | Φ150 | Fusão de Alumínio Quadro Alumínio Roller | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Rolamentos de nylon de estrutura de alumínio fundido | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Rolo de alumínio base de chapa de aço | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Rolo de nylon de base de chapa de aço | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Estruturas de tubos de aço, rolos de alumínio | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Estruturas de tubos de aço, rolos de nylon | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Tubos de aço rolos de alumínio de pernas longas | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Tubos de aço de pernas longas Roller de nylon | 7.8 |
Nota: Os rolos são utilizados para a instalação de diferentes cabos de alimentação subterrâneos com diâmetro até Ø200 mm, por favor, escolha o rolos adequado de acordo com o tamanho do seu cabo.
Todos os feixes são montados em rolamentos.
Rolos de esquina de cabo
| Artigo n.o | Modelo | Carga de trabalho (KN) | Tamanho dos cabos (mm) | Peso (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
Aplicação: Os rolos de canto de cabo são usados para a instalação de cabo de energia no canto da trincheira.
Os feixes são feitos de alumínio ou nylon MC, todos os feixes são montados em rolamentos.
A estrutura dos rolos é feita de aço galvanizado, pode ser ligada com pinos de estaca para formar uma curva adequada para guiar os cabos ao redor da esquina.
Os cabos de orientação e suporte podem ser obtidos através do uso de poleas de cabo, que são tipicamente instaladas em curvas ao longo das linhas de cabo.Essas poleas servem para guiar e apoiar os cabos à medida que se movem pelo sistema.
Os cabos devem passar por vários pontos do sistema e as poleas de cabos podem ajudar a garantir que eles sigam o caminho pretendido sem flacidez ou torção.Estes problemas podem ser causados pelo peso dos cabos, factores ambientais ou outras influências externas.
Nossas Ferramentas de Puxa de Cabos Elétricos são projetadas para fornecer soluções de puxa de cabos confiáveis e eficientes para uma variedade de aplicações.A nossa experiente equipa de apoio técnico está disponível para ajudar com quaisquer perguntas ou preocupações relativas à utilização ou manutenção dos nossos produtosAlém disso, oferecemos uma gama de serviços, incluindo reparações de produtos, calibração e treinamento para garantir um desempenho e segurança ideais.Contacte-nos para mais informações sobre o nosso apoio técnico e serviços.
