Ningbo Lingkai Electric Power Equipment Co., Ltd. nbtransmission@163.com 86--15958291731
Detalhes do produto
Place of Origin: NINGBO CHINA
Marca: NBLK
Certificação: ISO CE
Model Number: SHL, SH
Termos de pagamento e envio
Minimum Order Quantity: 10SETS
Preço: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Garantia: |
1 ano |
Materiais: |
MC Nylon/AÇO/ALUMINIUM |
nome: |
Rodízios de cabo |
Carga nominal: |
10kn 20kn |
Diâmetro: |
120* 200mm Max ou personalizado |
Aplicação: |
Local de instalação de cabos subterrâneos |
Garantia: |
1 ano |
Materiais: |
MC Nylon/AÇO/ALUMINIUM |
nome: |
Rodízios de cabo |
Carga nominal: |
10kn 20kn |
Diâmetro: |
120* 200mm Max ou personalizado |
Aplicação: |
Local de instalação de cabos subterrâneos |
| Artigo n.o | Modelo | Diâmetro do ducto (mm) | Peso (kg) |
| 21241 | SH80B | 80 | 4.3 |
| 21242 | SH90B | 90 | 4.9 |
| 21243 | SH100B | 100 | 5.2 |
| 21244 | SH130B | 130 | 6.3 |
| 21245 | SH150B | 150 | 7.6 |
| 21245A | SH180B | 180 | 10 |
| 21246 | SH200B | 200 | 12 |
Aplicação: é utilizado para orientar e proteger os cabos no projecto de instalação.
Tubo de divisão com rolos para orientação e proteção de cabos, com faixa de nylon, aço galvanizado,
O rolo pode ser colocado na extremidade do ducto em qualquer ângulo.
Rolos de protecção de cabos da série C
| Não. | Modelo | Diâmetro do ducto (mm) | Peso (kg) |
| 21251 | SH80C | 80 | 17 |
| 21252 | SH90C | 90 | 18 |
| 21253 | SH100C | 100 | 20 |
| 21254 | SH130C | 130 | 20.5 |
| 21255 | SH150C | 150 | 21 |
| 21255A | SH180C | 180 | 22 |
| 21256 | SH200C | 200 | 23 |
Aplicação: É usado para guiar o cabo em todo o ducto durante o projeto de puxagem de cabo.
Características: com rolos triplos de nylon sobre estrutura de aço galvanizado.
Rolos de protecção de cabos da série C1
| Não. | Modelo | Diâmetro do ducto (mm) | Peso (kg) |
| 21261 | SH80C1 | 80 | 24 |
| 21262 | SH90C1 | 90 | 25 |
| 21263 | SH100C1 | 100 | 26.5 |
| 21264 | SH130C1 | 130 | 27.5 |
| 21265 | SH150C1 | 150 | 28.5 |
| 21266 | SH200C1 | 200 | 30.5 |
Aplicação: É usado para guiar o cabo em todo o ducto durante o projeto de puxagem de cabo.
Estrutura: com quatro rolos de nylon fixados em uma estrutura de aço galvanizado. raio de curvatura 1000 mm. Com faixa de nylon, aço galvanizado, o rolo pode ser colocado na extremidade do ducto em qualquer ângulo.
Rolos de protecção de cabos da série D
| Não. | Modelo | Diâmetro do ducto (mm) | Peso (kg) |
| 21271 | SH80D | 80 | 4.3 |
| 21272 | SH90D | 90 | 4.5 |
| 21273 | SH100D | 100 | 5.0 |
| 21274 | SH130D | 130 | 6.9 |
| 21275 | SH150D | 150 | 9.0 |
| 21276 | SH200D | 200 | 12.8 |
Aplicação: é utilizado para orientar e proteger os cabos no projecto de instalação.
Com um único rolo de nylon fixado numa estrutura de aço galvanizado e um longo tubo de protecção

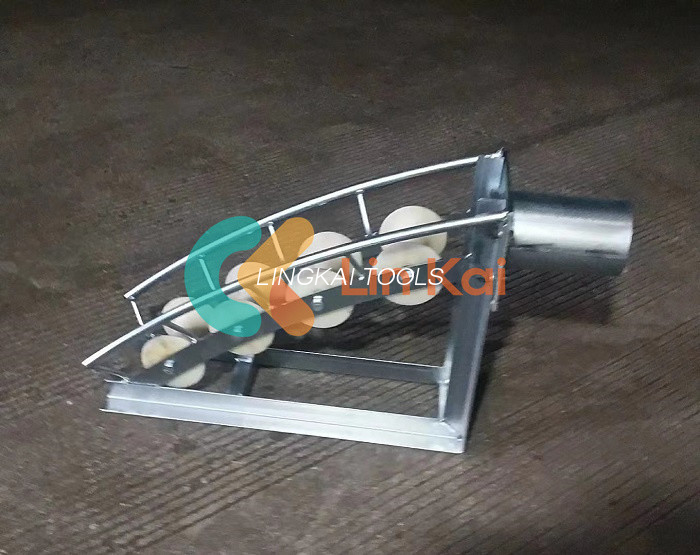

Rolos de protecção de cabos de escotilha
| Artigo n.o | Modelo | Max. Dia. de cabo | Peso (kg) | Materiais de feixe |
| 21281 | SHH1 | Φ80 mm | 6.2 | Alumínio |
| 21282 | SHH1N | Φ80 mm | 6.7 | De fibras sintéticas |
| 21283 | SHH1G | Φ80 mm | 10.8 | Aço |
| 21285 | SH450J | Φ100 mm | 7.7 | De fibras sintéticas |
| 21286 | SH700J3 | Φ160 mm | 14 | De fibras sintéticas |
| 21287 | SH700J6 | Φ160 mm | 23 | De fibras sintéticas |
Aplicação: é utilizado para guiar e proteger o cabo para o buraco de escoamento.
21281-3 com um único rolo fixado numa chapa de aço galvanizado.
21285-7 com rolos de nylon fixados numa estrutura de aço galvanizado, com raio de curvatura de 700 mm.
O rolo de solo de cabo é projetado para ser usado para cabos com um diâmetro inferior a 200 mm. Ele vem com uma faixa de nylon e alumínio para uso ideal.
O rolo de cabo triplo é projetado especificamente para cabos de maior diâmetro que precisam passar.
O rolo de proteção da entrada do cabo é destinado à extensão do cabo.Pode ser colocado em qualquer ângulo na entrada do tubo e tem uma superfície de aço revestida de zinco trancada com uma única faixa de nylon para um movimento suave.
O rolo de proteção de entrada de cabo da série D é equipado com um mecanismo fixo de comprimento aprimorado e possui uma única bainha de nylon para melhorar o desempenho.
O rolo da cabeça do cabo é uma solução ideal para proteger o cabo e puxar a corda na cabeça do cabo.
Os cabos de orientação e suporte são um aspecto essencial da gestão dos cabos para manter a integridade e a segurança dos sistemas de cabos.As poleas de cabo desempenham um papel fundamental neste processo, sendo instaladas nas curvas das linhas de cabo.
O objetivo principal das poleas de cabo é orientar e apoiar cabos através de vários pontos do sistema.As poleas asseguram que os cabos se movem ao longo do caminho projetado e não se abalam ou torcem sob o peso dos próprios cabos ou de outros fatores externos..
As poleas de cabo são especialmente úteis em curvas da linha de cabo, onde os cabos podem ser suscetíveis a danos ou mau funcionamento sem orientação adequada.As poleas de cabo podem prevenir efetivamente esses problemas potenciais e garantir o desempenho e a segurança ideais do sistema de cabo.
